貼片三端濾波器
● 工作溫度-55~+125 ℃ ● C型濾波設置 ● 電流300mA~3A，電壓25~200 Vdc ● 容量10pF ~ 1.8uF ● 尺寸0805/1206/1806/1812
關鍵詞：
關鍵詞：
貼片三端濾波器
所屬分類：
咨詢熱線：
產品描述
產品簡介
三端貼片式EMI濾波器以不同于貼片電容的接地方式濾除高頻干擾信號，可廣泛的應用于PCB板上信號線干擾的抑制和直流線的濾波，有效抑制高速信號線和集成電路產生的高頻輻射干擾和電源線的干擾。

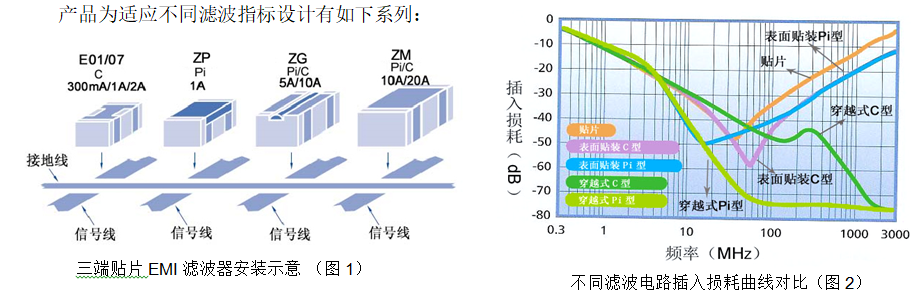

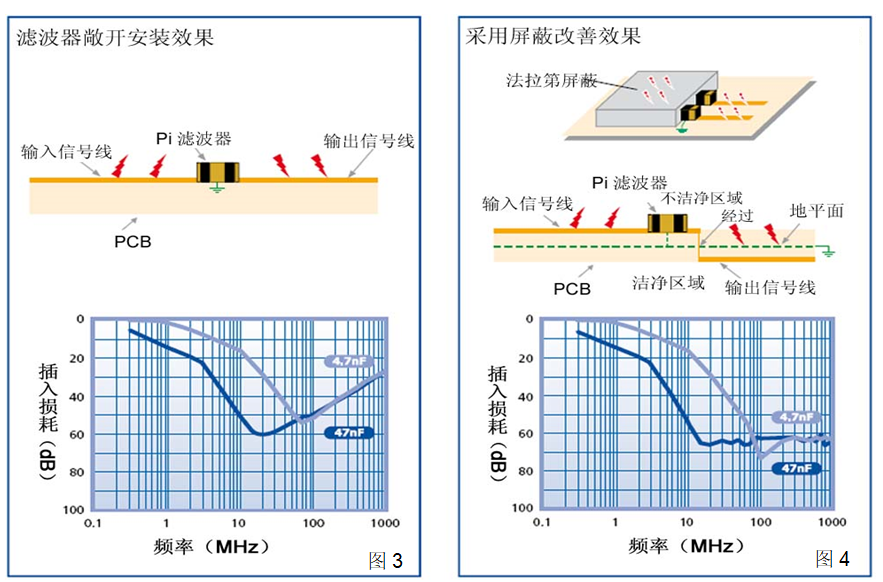

三端貼片EMI濾波器的濾波原理與穿越式EMI濾波器的濾波原理相同。使用時要保證濾波有良好的接地，同時注意將輸入與輸出端有效的隔離，避免使經過濾波干凈的導線與未濾波端發生耦合（見圖4）。
一個好的設計應保持良好的接地，這將有助于改善插入損耗的性能。
產品特點：
- COG/X7R介質材料，容量達1.8 mF；
- 額定工作溫度-55~+125 ℃；
- 額定電流300 mA~20 A；
- 0603/1206/1210/1808/1812/2220
- 電氣設置C、Pi型；
- X2Y（IPC）在平衡線、雙絞線內取代三個X/Y電容；
- 有效的高頻衰減，插損到1 GHz以上。
